DTAS公差分析软件：电机气隙优化的成功案例与技术解析

发布时间：2025-02-21

发电机气隙长宽公差介绍长宽链测算统计

模形提供

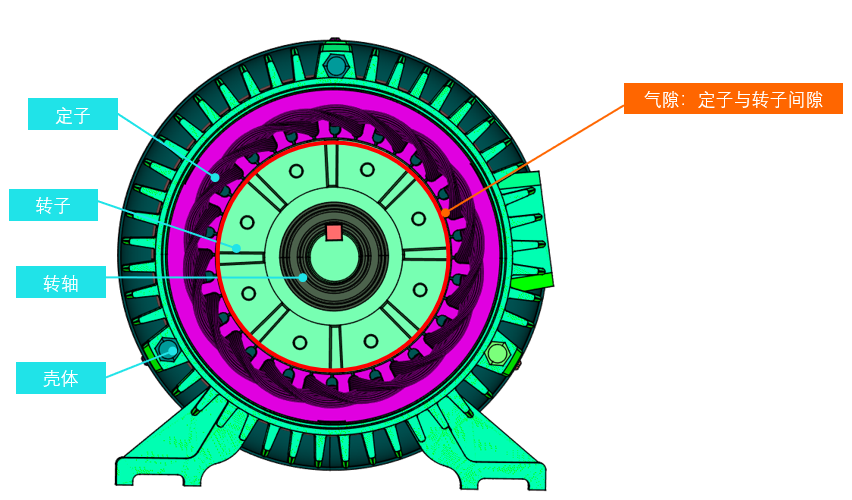

问題描叙：气隙对电动机的不同的使用性能，均有一个定的作用。在电动机定制和制造厂技术阶段中，都被作为关键所在尺寸大小控制指标值的一种。在现阶段公差和制造厂技术工艺设备下，电动机气隙满足需要那些样的地域分布制度？

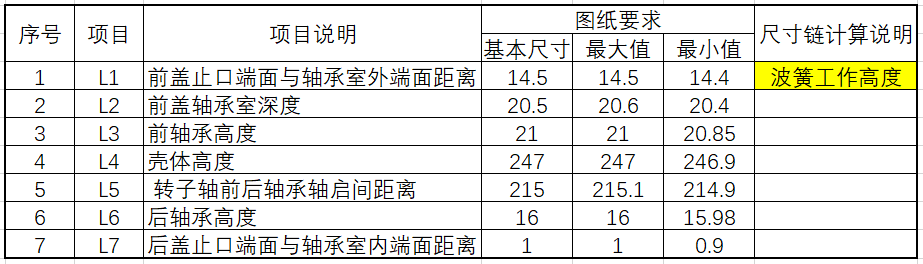

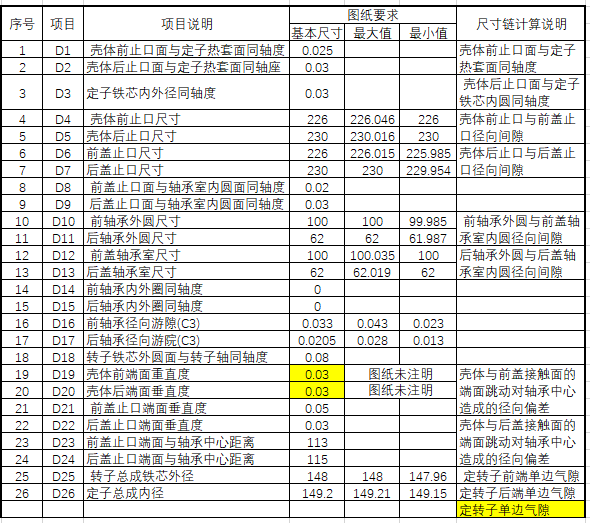

配件规格

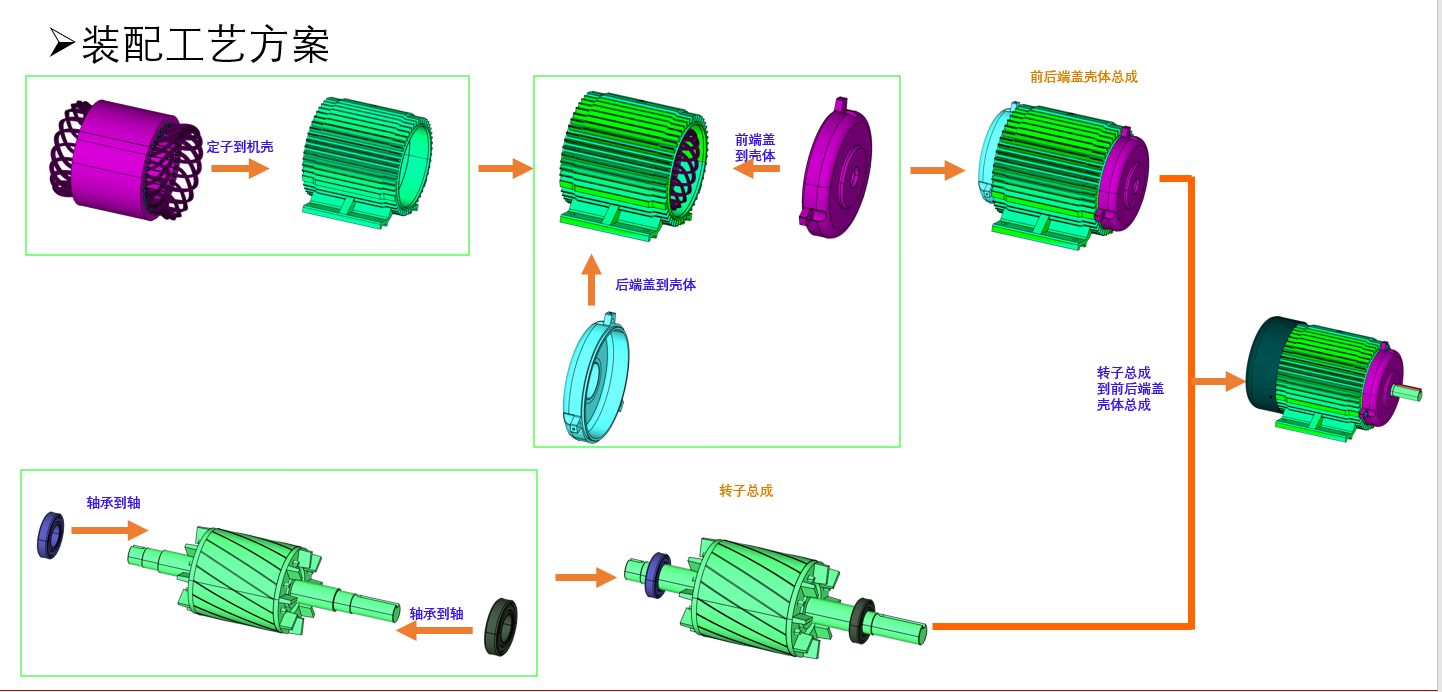

整治搭建

加装建立起

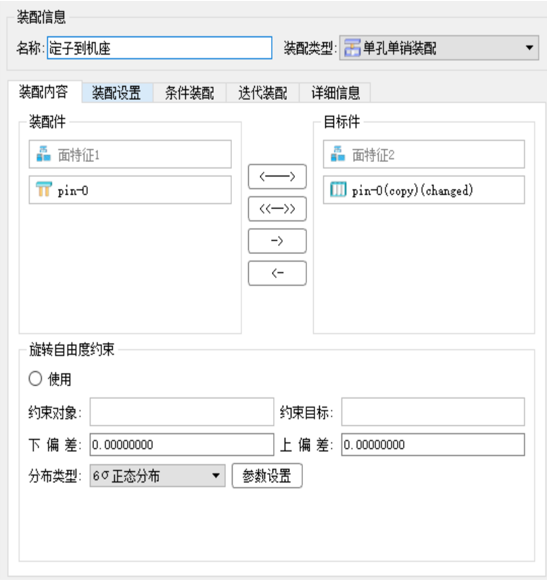

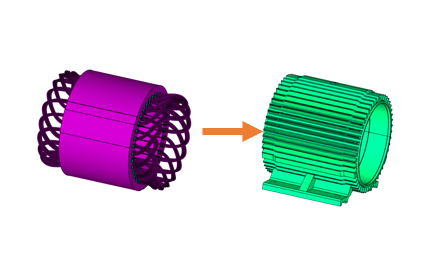

Step1：定子安转到电动机轴

装配方式：单孔单销

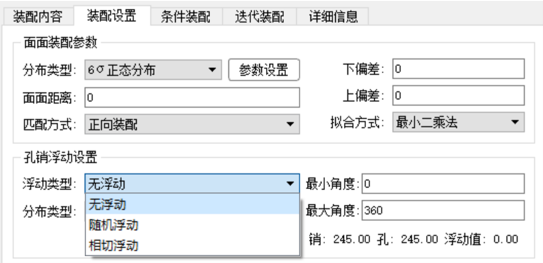

注：定子外径与支撑柱內径一般性是过渡积极配合密切积极配合密切积极配合，将孔销上下办法放置为无上下，不错模以过渡积极配合密切积极配合密切积极配合。

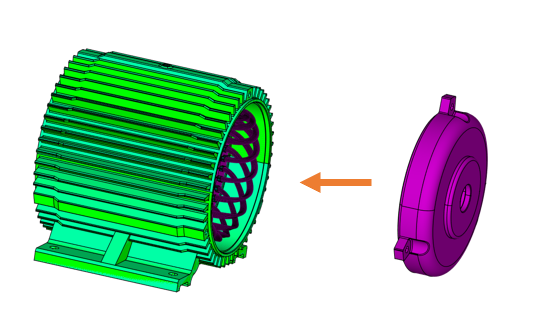

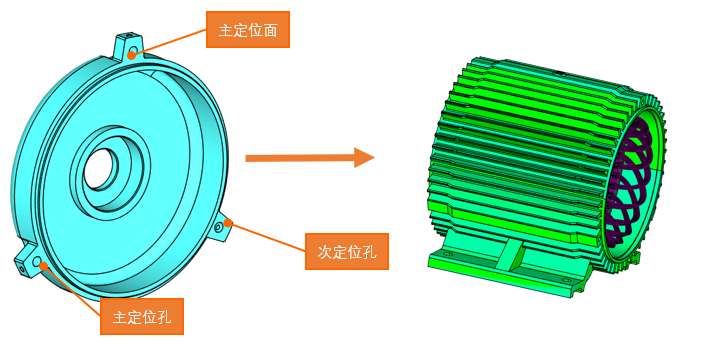

Step2：前后端分离盖重新安装到电动机轴

装配方式：321

注：后台开发盖径向止口为重分析面，后台开发盖心轴止口为重分析销，选择一些后台开发盖加固孔为次分析孔。

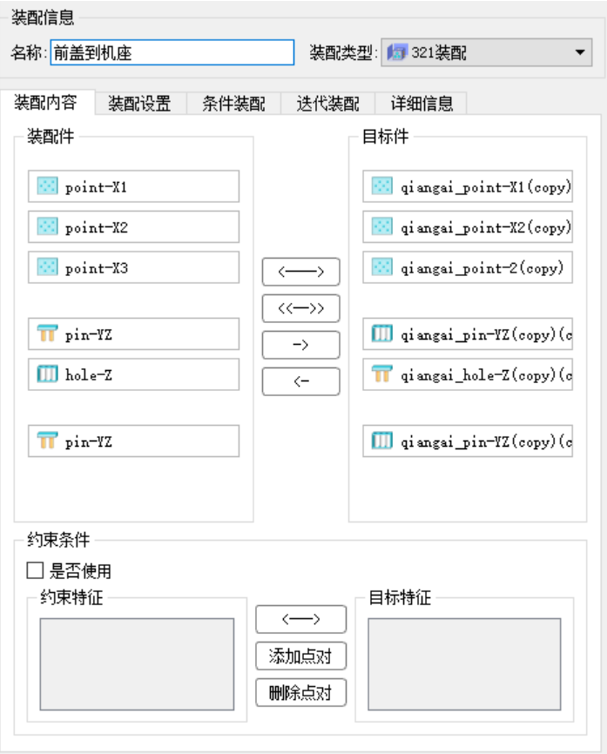

Step3：前端开发盖装到电动机轴

装配方式：321

注：自动化测试盖径向止口作主要精确位置功能面，自动化测试盖支承止口作主要精确位置功能销，抉择一自动化测试盖防松螺丝孔最为次精确位置功能孔。

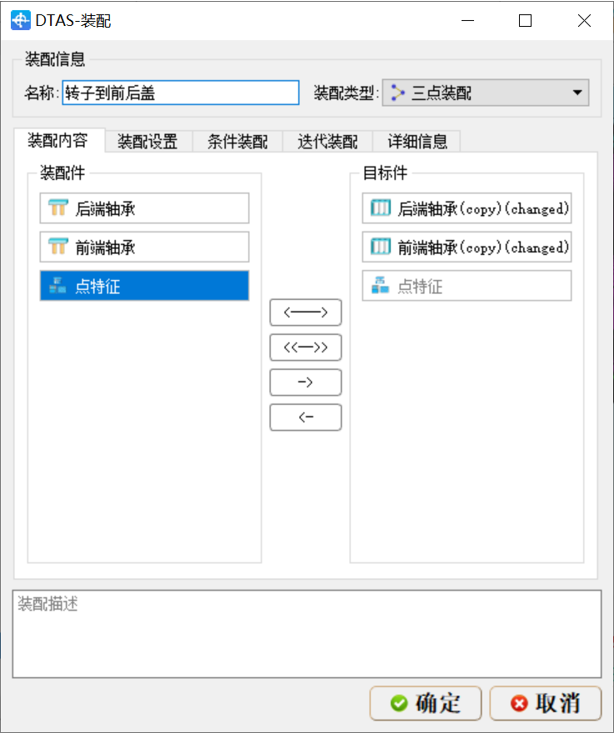

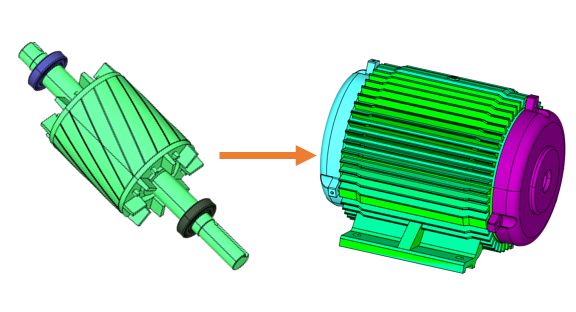

Step4：叶轮总程按装到前前后后轴套电动机轴总程

装配方式：三点装配

注：转子需要转动，转子总成装配后需要放开转轴的转动自由度，可以利用三点装配约束转子轴与前后端盖轴承室中心连线同轴。

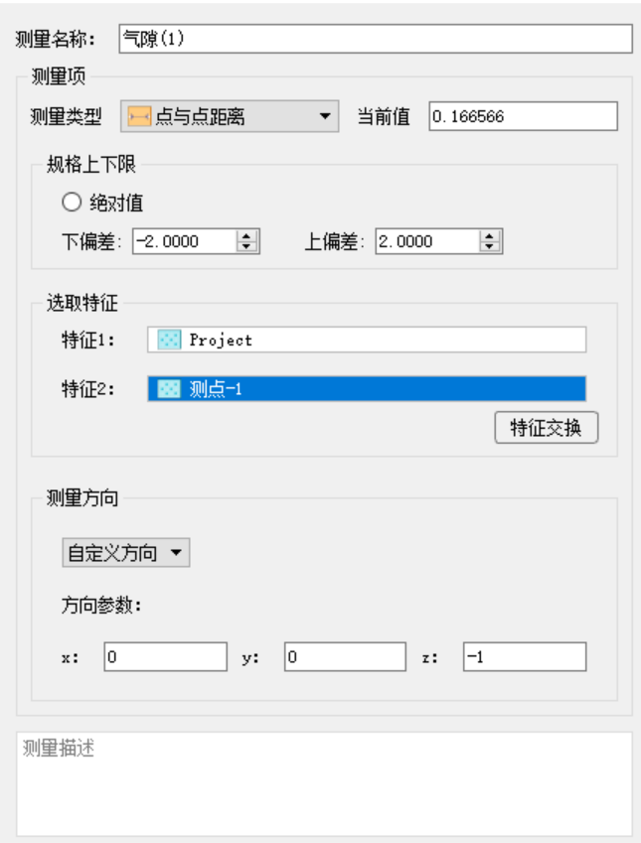

配置测量方法

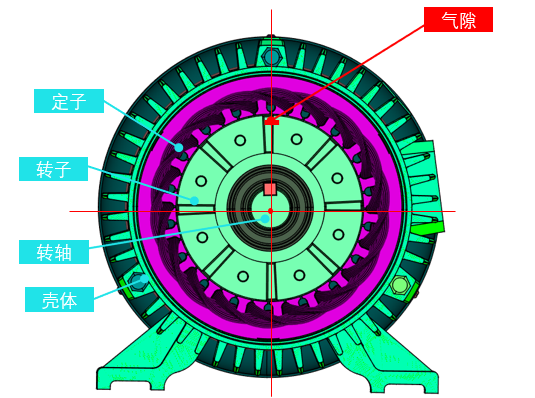

自动测量关键：电机定转子与定子径向孔径

测量方式：两点测量

注：转子与定子为轴对称图形，取转轴中心为中心点，做一条通过中心点的直线，直线与定子内径、转子外径的较大作为测量点。

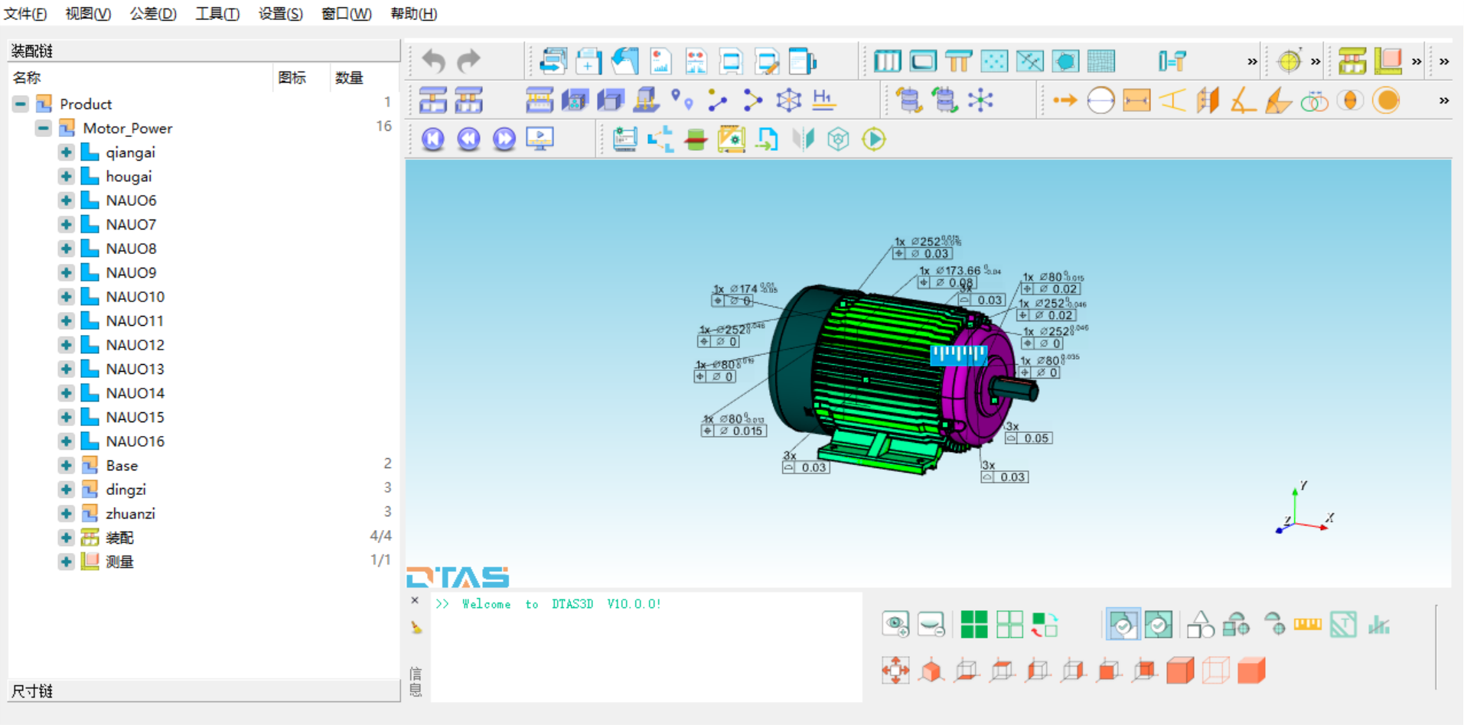

公差模拟仿真绘图

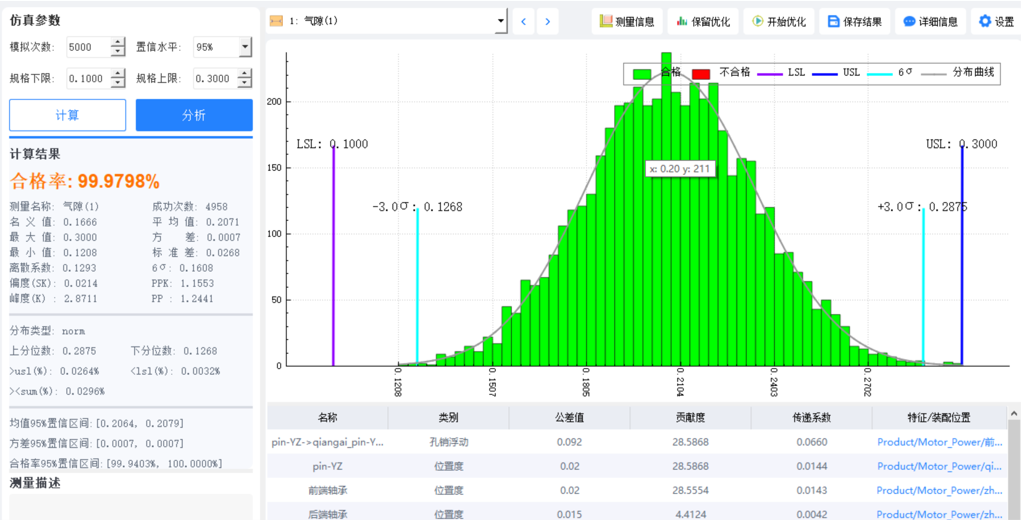

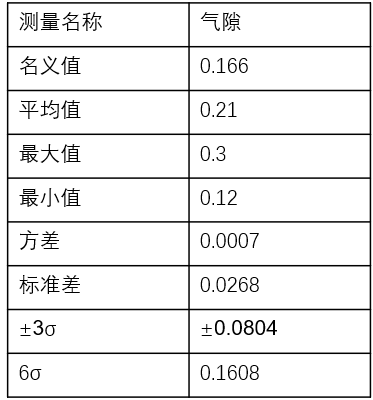

模拟仿真折算模型模拟计算方式結果了解
